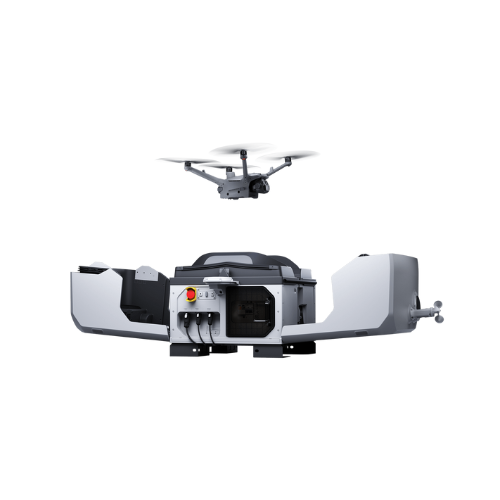

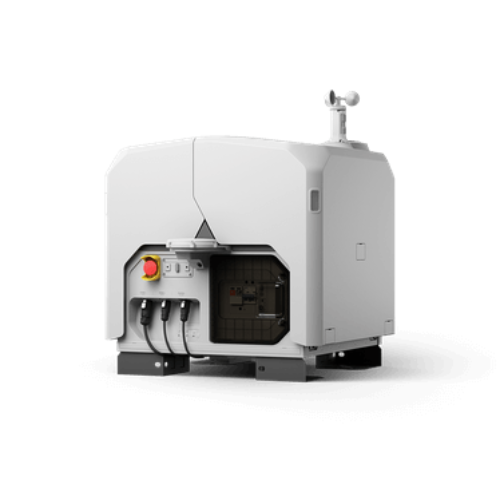

DJI Dock 3

Peso e dimensões:

• O DJI Dock 3 tem um peso aproximado de 55 kg (sem aeronave). As dimensões variam consoante o estado da cobertura: com a cobertura aberta, mede 1760 × 745 × 485 mm; com a cobertura fechada, as dimensões são 640 × 745 × 770 mm. Estas medidas incluem o módulo RTK (160 mm), o anemómetro (145 mm) e os suportes da base de montagem (58 mm).

Alimentação e consumo energético:

• Funciona com uma tensão de entrada de 100‑240 V AC a 50/60 Hz, com um consumo máximo de até 800 W.

Condições de funcionamento:

• Suporta temperaturas de operação que variam entre os −30 °C e os +50 °C, permitindo uma utilização robusta em diferentes ambientes. A proteção contra poeiras e água é classificada como IP56, ideal para ambientes exteriores e situações exigentes.

Capacidade de operação aérea:

• O Dock 3 pode acomodar 1 drone de cada vez. Permite descolagens e aterragens seguras em condições de vento até 12 m/s. A altitude máxima recomendada para operação é de 4500 metros acima do nível do mar.

Base de Posicionamento RTK

Compatibilidade GNSS:

• O sistema RTK incorporado recebe simultaneamente sinais de GPS (L1 C/A, L2, L5), BeiDou (B1I, B2I, B3I, B2a, B2b, B1C), GLONASS (F1, F2), Galileo (E1, E5a, E5b, E6) e QZSS (L1, L2, L5).

Precisão de posicionamento:

• A precisão alcançada é de ±1 cm (horizontal) e ±2 cm (vertical) com o RTK activado, com 1 ppm (parte por milhão) adicional consoante a distância ao ponto base.

Carregamento

Saída de carregamento:

• A estação fornece 35 V DC para carregamento do drone.

Tempo de carregamento:

• Em ambiente controlado a 25 °C e com o sistema de voo desligado, o tempo estimado para carregar a bateria de 15% a 95% é de aproximadamente 27 minutos.

Transmissão de Vídeo e Comunicação

Frequências de operação:

• O sistema de comunicação opera nas bandas 2.400‑2.4835 GHz, 5.150‑5.250 GHz (ou 5.170‑5.250 GHz na região CE) e 5.725‑5.850 GHz, com gestão dinâmica de espectro consoante a regulamentação local.

Sistema de antenas:

• Equipado com 9 antenas integradas com configuração 2T4R, permite uma comutação inteligente para garantir estabilidade e alcance.

Potência do emissor (EIRP): Varia segundo a frequência e a região:

• 2.4 GHz: até 33 dBm (FCC), 20 dBm (CE, SRRC, MIC)
• 5.1 GHz: até 30 dBm (FCC), 23 dBm (CE), etc.
• 5.8 GHz: até 33 dBm (FCC), 14 dBm (CE)

Alcance da transmissão:

• Em ambientes com interferência média (como zonas suburbanas ou parques industriais): entre 5 a 15 km
• Em locais abertos com baixa interferência (como zonas rurais ou remotas): até 25 km
